《炬丰科技-半导体工艺》自选择性化学镀

书籍：《炬丰科技-半导体工艺》

文章：自选择性化学镀

编号：JFKJ-21-719

作者：炬丰科技

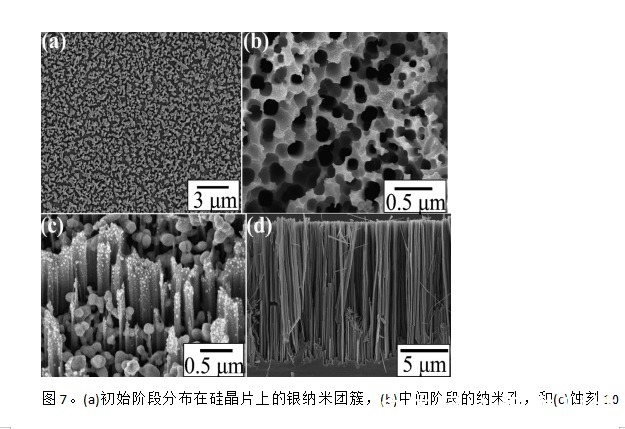

网址： 开始时，硅蚀刻和银/金沉积同时发生在硅表面。沉积的银/金原子在硅衬底表面形成核，因此，许多银/金纳米团簇最初均匀分布在硅衬底表面。这些纳米团簇和围绕这些核的区域分别作为电化学氧化还原反应中的局部阴极和阳极。也就是说，在氢氟酸水溶液中，许多纳米尺寸的独立式电解池可以自发地在硅表面组装。一般来说，这些金属纳米团簇在化学镀期间具有强烈的聚结并形成连续膜的趋势。在工业应用中，聚结比金属涂层更有利，但同时会导致独立式电解池的消失和硅衬底的均匀蚀刻。

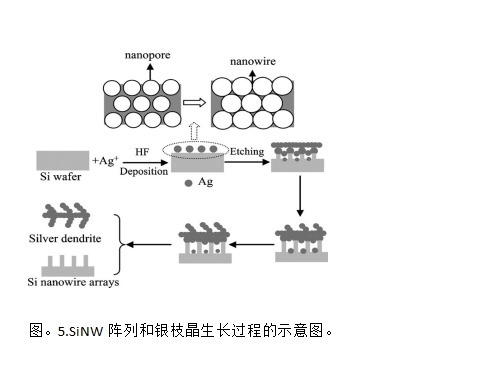

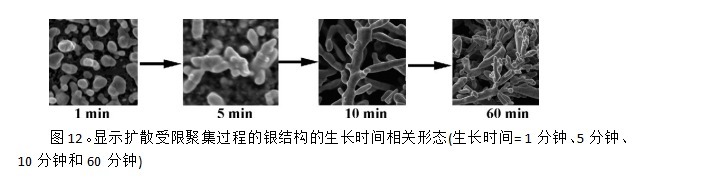

在硅的自选择性化学镀中，树枝状金属镀层对SiNW阵列的形成起着重要作用。银/金枝晶的形成应在扩散限制聚集模型的框架内考虑，该模型包括通过随机路径将颗粒粘附到选定的种子上形成团簇，以及颗粒扩散以粘附到生长的结构上，如图12所示。

?尽管在理解自选择性化学镀方面已经取得了实质性进展，但在该技术被更广泛地用于制备功能性1D纳米材料之前，路线图中还存在一些挑战。下面列出了一些关键问题:

(1)?生长机制——在硅上的自选择性化学镀中，一些人认为银保护下面的硅免受蚀刻，而另一些人假设银颗粒只催化与其接触的硅衬底的蚀刻。另一个学派认为银团簇的网络结构影响垂直锡钨的形成。然而，这些提出的机制没有足够的实验证据支持，必须做出一些假设。因此，对硅上自选择化学镀的详细机理的研究需要更多的研究。

(2)?纳米线合成——虽然通过自选择性化学镀控制合成SiNW阵列的方法已经开发出来，但是推广这种方法来生产各种半导体纳米线还为时过早。例如，在锗的自选择性化学镀中，在蚀刻的锗晶片表面发现了中间纳米孔。薄孔壁随后的化学溶解被认为扩大了孔并导致相邻孔的合并。因此，在足够长的蚀刻时间后，高密度的纳米线应该保留在表面上。然而，很少有人关注自选择性化学镀期间锗晶片的演变。我们相信，自选择性化学镀也可以扩展到其他材料，如碳化硅和氮化镓。因此，不仅迫切需要研究硅上自选择化学镀的特性，而且需要寻找新的应用和制造其他半导体纳米线。

(3)?枝晶合成——虽然银、金枝晶的生长机制似乎已经被很好地理解，但是关于这两种贵金属还有一些问题。一般来说，金属纳米团簇在化学镀中有很强的聚结和形成连续膜的倾向]。铂和铜在氢氟酸中的化学镀通常可以这样分类。由于树枝状金属涂层在纳米线阵列的形成中起着至关重要的作用，并且在基于等离子体的分析装置中具有潜在的应用，因此需要对银、金树枝状晶体的固有特性进行更深入的研究。

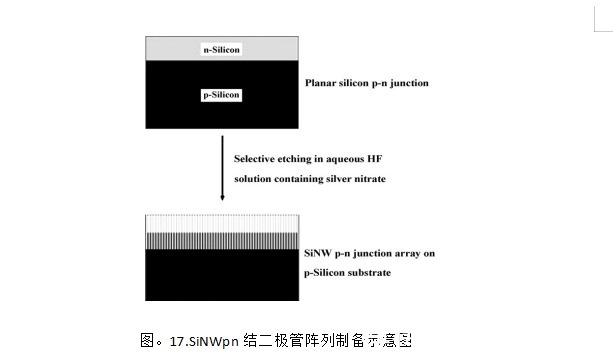

(4)?功能性纳米材料——纳米技术的基础是能够制造出具有新颖独特性能的纳米结构材料。尽管有可能借助自选择性化学镀来生产原型纳米器件，如基于SiNW的光伏电池、SiNW p-n结二极管阵列和p-PDEF/n-SiNW异质结，但该技术必须扩展，大规模生产需要更巧妙的工程。

综述了自选择性化学镀的最新进展。该技术可以制备许多功能性1D纳米材料，并讨论了可能的生长机制和未来的挑战。该技术在开发新颖独特的纳米器件方面发挥了重要作用，否则无法用传统方法制造。应该注意的是，自选择性化学镀的研究仍处于起步阶段，这一技术在纳米技术中的更广泛应用需要取得进展。

?
